35 кВ — збір і розподіл потужності ВЕС; 0,4 кВ — власні потреби; DC — оперативне живлення.
Портфоліо
Наші проєкти
Реалізовані проєкти з телемеханіки, автоматизації та диспетчеризації для об'єктів відновлюваної енергетики, операторів систем розподілу та когенераційних станцій по всій Україні.
Відновлювані джерела енергії (ВДЕ)
Вітрова електростанція 500 МВт
Рівні напруги
Встановлене обладнання
Мікропроцесорні пристрої РЗА 35 кВ, пристрої керування вимикачами, RTU Hitachi Energy RTU540, промислові Ethernet-комутатори, сервери та АРМ оперативного персоналу.
Програмні комплекси
SCADA MicroSCADA Pro (Hitachi Energy) з функціями візуалізації схем 35 кВ, дистанційного керування, архівації подій та аварій, аналізу режимів роботи.
Функціональні можливості
Централізований моніторинг і керування обладнанням 35 кВ, збір ТС/ТВ/ТУ, реєстрація та аналіз аварійних подій, передача технологічних даних у диспетчерські центри.

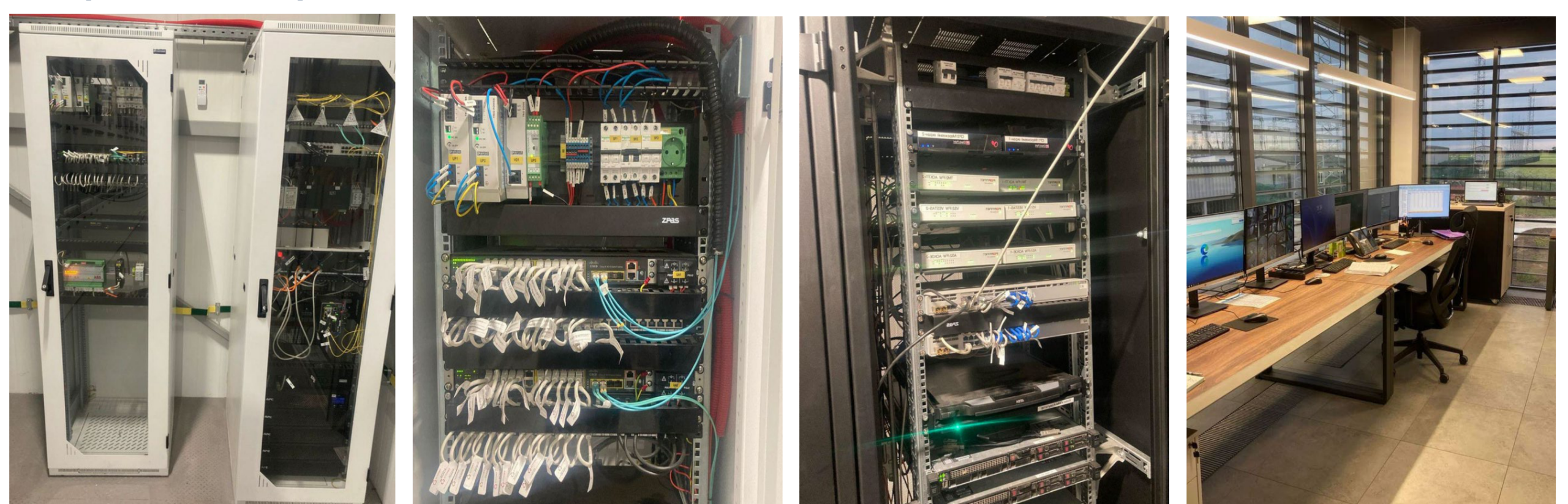

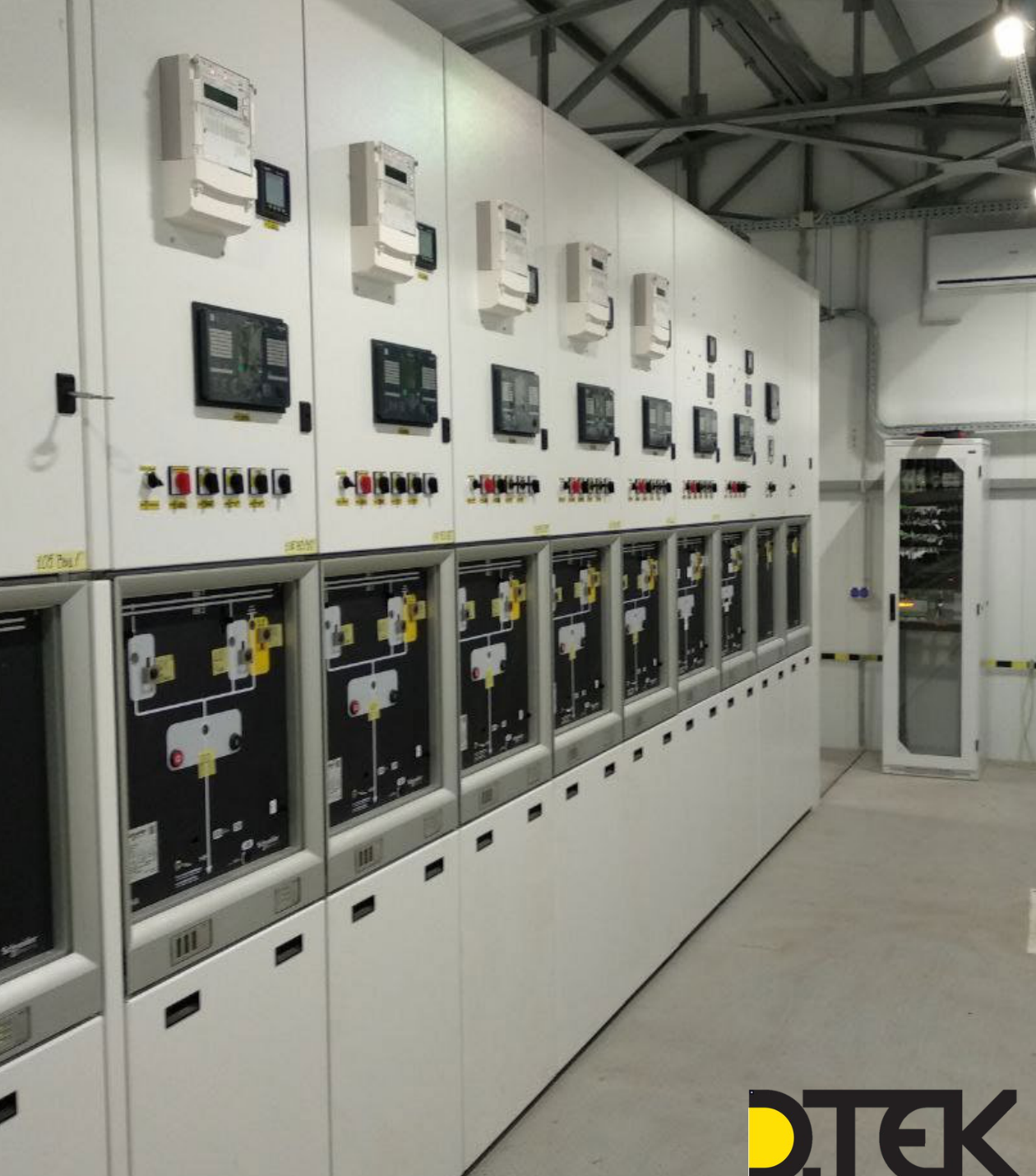

Шафа телемеханіки, мережева шафа та шафа АСК ТП для централізованого моніторингу й керування обладнанням 35 кВ.
Оператори систем розподілу (ОСР)
Підстанції класів напруг 110/35/10 кВ
Рівні напруги
110/35/10 кВ.
Встановлене обладнання
Мікропроцесорні пристрої РЗА REC/REL-650, RTU Hitachi ABB RTU560 з модулями вводу/виводу, промислові Ethernet-комутатори Cisco IE 3300, маршрутизатор Mikrotik, GSM-модем Teltonika серії RUT, UPS APC.
Функціональні можливості
Централізований моніторинг і керування обладнанням ПС 110/35/10 кВ, збір ТС/ТВ/ТУ за допомогою протоколів Modbus RTU/TCP, IEC 61850, IEC 60870-5-104, реєстрація подій, передача даних до диспетчерських центрів через GSM/4G та оптичні лінії зв’язку.

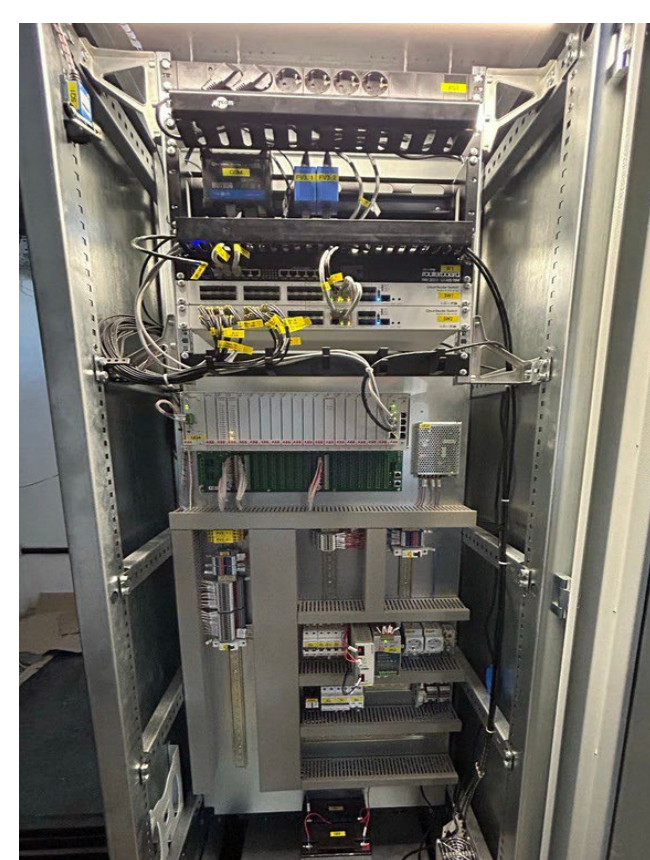

Шафи телемеханіки для підстанцій класу напруги 110/35/10 кВ, виконані у різних конфігураціях.
Когенераційні установки (КГУ)
Когенераційна електростанція 36 МВт
Рівні напруги
10 кВ — генерація та розподіл потужності; 0,4 кВ — власні потреби; DC — оперативне живлення.
Встановлене обладнання
Мікропроцесорні пристрої РЗА 10 кВ, пристрої керування вимикачами, RTU Hitachi Energy RTU560, Ethernet-комутатори Cisco та Fortinet, мережеві екрани Fortinet, сервери та АРМ оперативного персоналу Dell.
Програмні комплекси
SCADA на базі MicroSCADA Workplace X (Hitachi Energy) з візуалізацією схем 10 кВ і РУ-0,4 кВ, дистанційним керуванням, архівацією подій та аварій, аналізом режимів роботи.
Функціональні можливості
Централізований моніторинг і керування обладнанням когенераційної станції, збір ТС/ТВ/ТУ, реєстрація та аналіз аварійних подій.

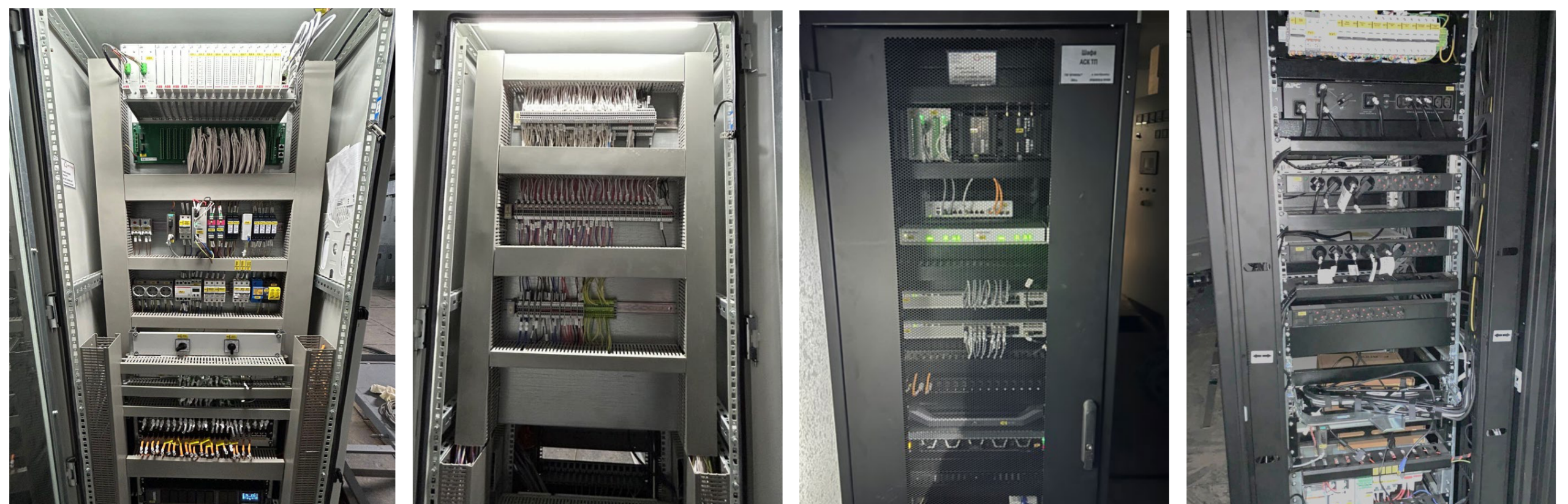

Шафа телемеханіки та шафа АСК ТП для когенераційної електростанції потужністю 36 МВт.
SCADA — інтерфейси та візуалізація
Мнемосхеми, тренди та журнали подій на базі рішень Hitachi Energy (MicroSCADA Pro / Workplace X) та Schneider Electric (EcoStruxure Power Operation / WebHMI).
SCADA Hitachi
Мнемокадри однолінійних схем
Візуалізація однолінійних схем когенераційної станції та підстанції 35/10 кВ.
SCADA Hitachi

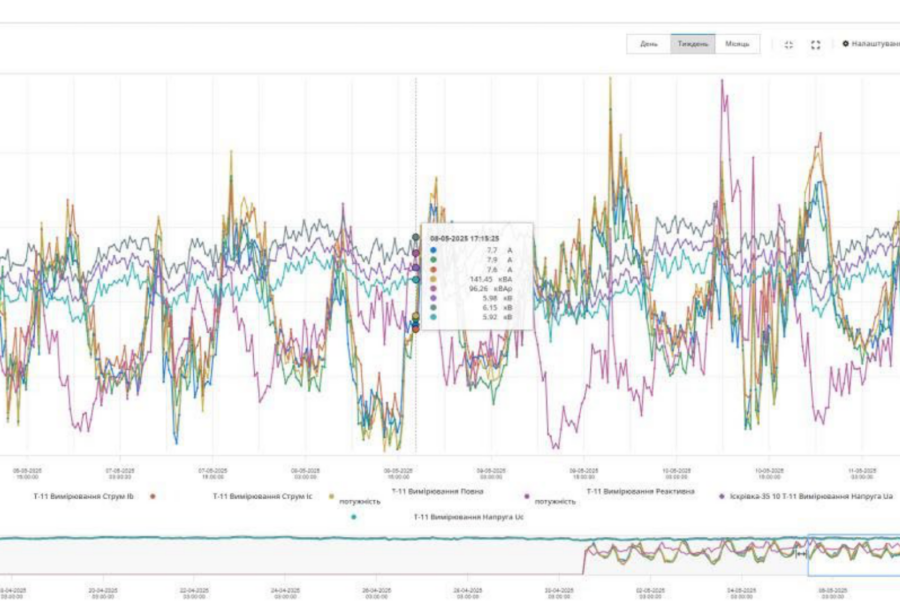

Тренди вимірів
Візуалізація вимірів струму та потужностей з однієї комірки.
SCADA Schneider

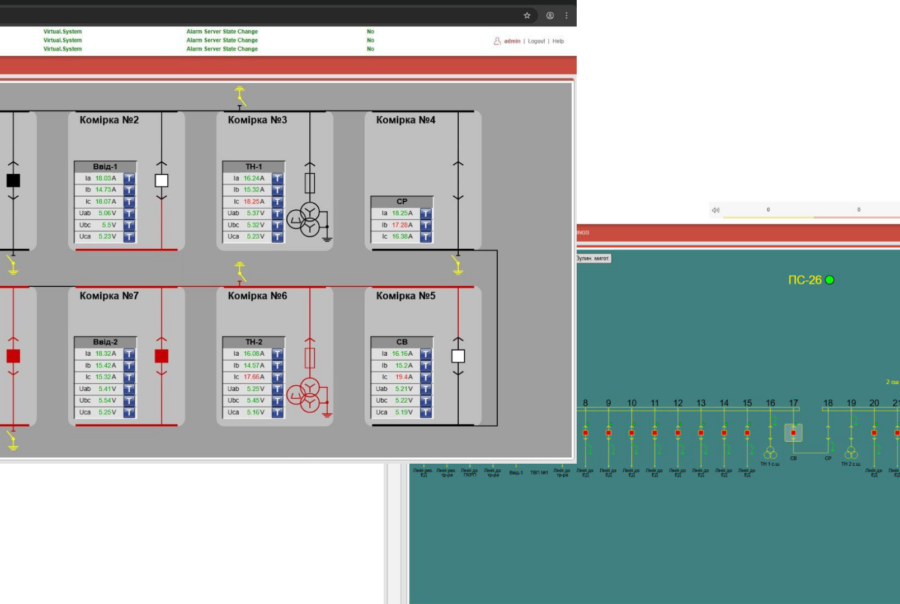

Мнемосхема у WebHMI
Вигляд мнемосхеми підстанції у вікні WebHMI (EcoStruxure Power Operation).
SCADA Schneider

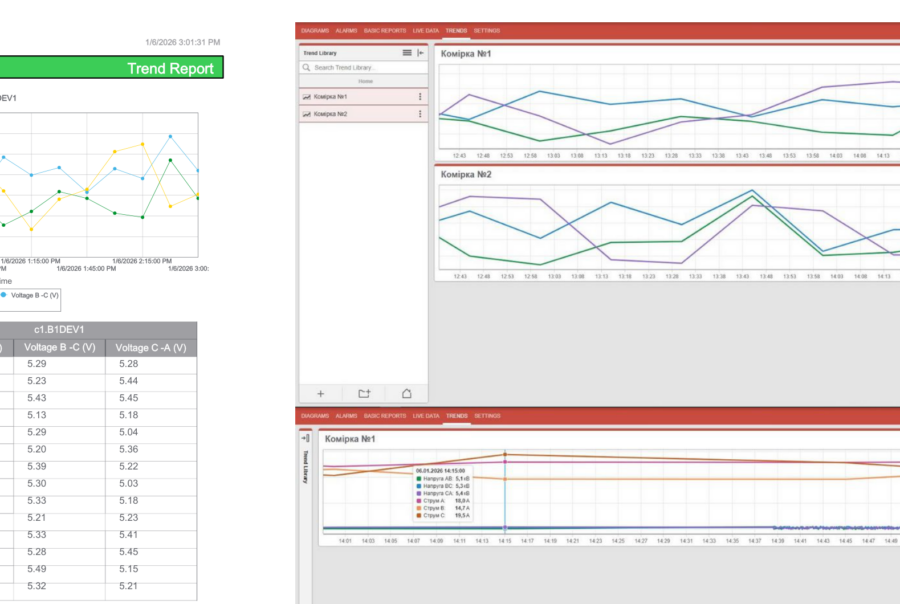

Візуалізація вимірів
Тренди та звіти вимірів напруг і струмів з комірки у Power SCADA Operation.
SCADA Hitachi
Журнал тривог та подій
Інформація про події та непідтверджені аварії у журналі MicroSCADA X.
SCADA Schneider

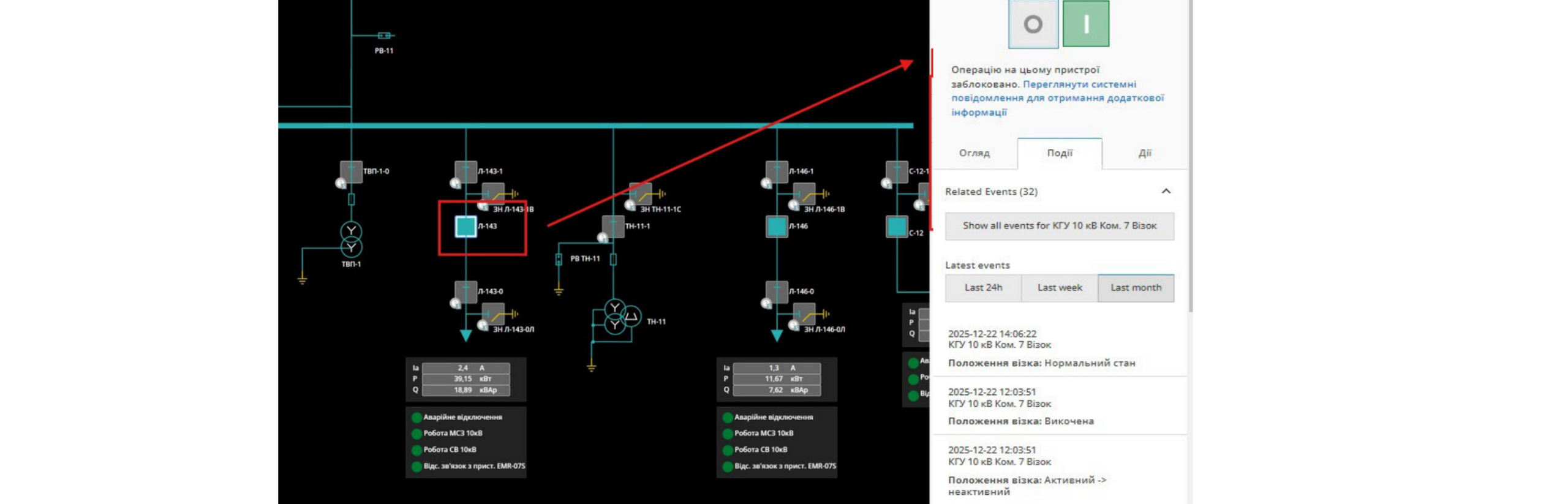

Керування комірками
Випадаюче вікно керування вимикачем з інформацією про стан пристрою.
